Comment lire un tableau de charge IPN sans se tromper
Un tableau de charge IPN indique des charges admissibles pour une poutre donnée selon une portée et des hypothèses de calcul précises. Il ne donne donc pas un poids universel : il faut vérifier la flèche admissible, la flexion, le poids propre et les conditions d’appui.
Vérifiez le support, l'humidité, les tolérances de pose, le détail du devis et l'assurance de l'intervenant. Les promesses de prix sans contexte ne suffisent pas.
Un tableau de charge IPN indique des charges admissibles pour une poutre donnée selon une portée et des hypothèses de calcul précises. Il ne donne donc pas un poids universel : il faut vérifier la flèche admissible, la flexion, le poids propre et les conditions d’appui.
Deux tableaux peuvent afficher des charges très différentes pour le même IPN, simplement parce qu’ils ne retiennent pas la même flèche admissible ni la même portée. C’est exactement l’erreur que je vois en rénovation : on lit une case, on croit tenir le “poids supporté”, puis on découvre que le tableau était limité par la déformation et non par la résistance. En clair, un tableau de charge IPN n’a de valeur que si ses hypothèses sont visibles. Mon but ici est de vous donner une lecture fiable, sans faux raccourcis, que ce soit pour un mur porteur, une mezzanine ou un plancher, surtout quand l’humidité finit par provoquer un parquet qui gondole.
En bref : les réponses rapides
Tableau de charge IPN : ce qu’il dit vraiment, et ce qu’il ne dit pas
Un tableau charge IPN ne donne jamais un “poids supporté” universel. Il indique une charge admissible dans un cadre précis : une portée, une limite de déformation, un critère de flexion, et souvent l’addition du poids propre de la poutre avec la charge utile. Sans ces hypothèses, la lecture devient trompeuse.
Comment lire un tableau IPN correctement : portée, flèche, flexion
Pour comment lire un tableau IPN sans se tromper, vérifiez toujours quatre points : la portée réelle, les charges comptées, la flèche admissible et le critère qui bloque la valeur. Dans le TABLEAU CHARGES MAXIMALES ADMISSIBLES IPN, les charges reposent sur L/500 et sur une flexion maximale de 16 kgf/mm², en intégrant poids propre et charge utile.
- Repérez d’abord la portée exacte entre appuis, car une ligne lue pour 3 m ne vaut plus rien si votre ouverture réelle fait 3,40 m.
- Vérifiez ensuite ce que couvre la charge : dans le PDF TABLEAU CHARGES MAXIMALES ADMISSIBLES IPN, d’après ce document, la charge admissible tient compte du poids propre de la poutre et de la charge utile, ce qui change la lecture.
- Lisez le critère de déformation : selon le même PDF, la flèche maxi est fixée à L/500, donc un profil peut être refusé non parce qu’il casse, mais parce qu’il plie trop.
- Contrôlez enfin le critère de résistance : le document retient aussi 16 kgf/mm² en flexion, et selon le cas le tableau admissible peut être limité par la flèche ou par la résistance pure.
- Gardez du recul face aux tableaux grand public : CommentFer borne ses cas aux IPN 80 à 200 et à des portées de 2 à 6 m, donc ce n’est pas un dimensionnement universel.

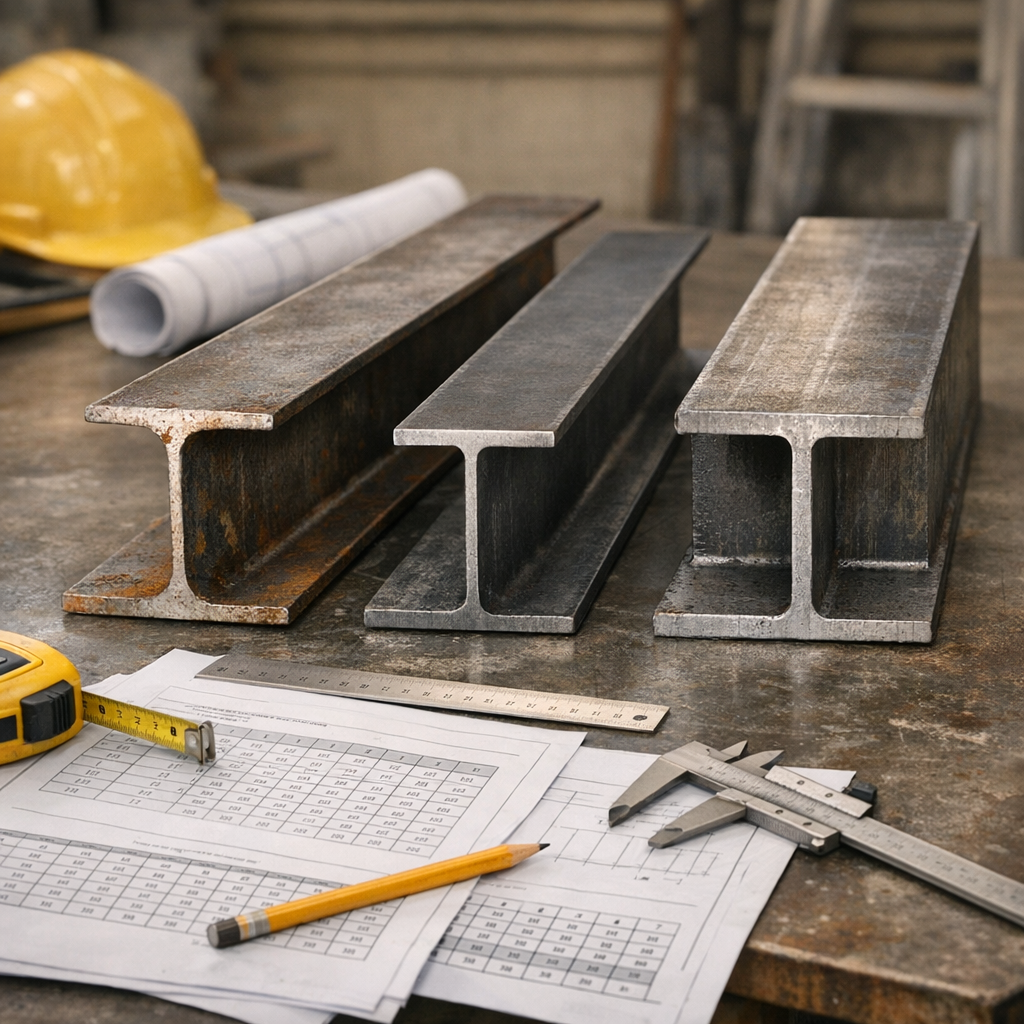

IPN, IPE et dimensions standard : ce que les tableaux couvrent réellement
Tous les tableaux ne couvrent ni tous les profils ni toutes les portées. D’après Escal et Sens, les dimensions standard d’un IPN vont de 80 à 600 mm, mais, selon CommentFer, un tableau grand public courant se limite souvent aux sections 80 à 200 et aux portées de 2 à 6 m. C’est déjà un gros filtre. En clair, voir une hauteur IPN dans une gamme ne prouve pas qu’un tableau en ligne la traite.
| Profil | Usage courant | Couverture des tableaux | Hypothèses à vérifier |
|---|---|---|---|
| IPN | Ouverture, reprise de mur, plancher | Souvent partielle | Portée réelle, charges, critère de calcul |
| IPE | Plancher, poutre plus “optimisée” | Variable selon le guide | Profil exact, appuis, tableau utilisé |
| Grandes hauteurs | Longues portées, charges élevées | Rarement en tableau public | Étude de structure nécessaire |
Quel IPN pour une portée de 7 m ? La bonne réponse est souvent : aucun tableau seul ne suffit
Pour quel IPN pour une portée de 7m, la réponse honnête est simple : n’extrapolez jamais un tableau arrêté à 6 m. D’après CommentFer, beaucoup de tableaux grand public ne couvrent que des sections de 80 à 200 et des portées de 2 à 6 m ; à 7 m, on sort donc du cadre. En revanche, un vrai choix repart du cas réel : portée exacte entre appuis, charges permanentes, charges d’exploitation, type d’appui, puis contrôle de flèche et de flexion. C’est là que le calcul de charge poutre acier commence vraiment.
Les erreurs qui faussent le calcul d’une poutre IPN sur chantier
Les erreurs à éviter sont toujours les mêmes : mélanger poids propre et charge utile, oublier la portée réelle entre appuis, comparer des tableaux bâtis sur des hypothèses différentes, puis extrapoler hors plage. Résultat : un même IPN paraît “tenir” des valeurs opposées selon la source. Et sur chantier, l’écart se paie vite.
Je le vois souvent en rénovation. On lit une ligne de tableau, on choisit la poutrelle, et on pense que le calcul IPN est réglé. Non. D’après le document TABLEAU CHARGES MAXIMALES ADMISSIBLES IPN, certaines valeurs sont limitées par une flèche admissible de L/500 et une contrainte de flexion de 16 kgf/mm². Ce n’est pas le même filtre. Autre piège : sortir du cadre du tableau. Une source grand public ne couvre que des IPN de 80 à 200 pour des portées de 2 à 6 m, selon Quel poids peut supporter une poutre IPN. Hors de cette plage, le mauvais dimensionnement guette : fissures, plancher qui travaille, affaissement, reprise coûteuse. Même logique sur un chantier Habitatpresto, que ce soit pour dimensionner une poutre, aménager un WC sous escalier ou choisir la fondation d’un muret : sans hypothèses visibles, le tableau ne vaut rien.
quel poids peut supporter un ipn
Le poids qu’un IPN peut supporter dépend de sa section, de sa portée, de la nuance d’acier, du mode d’appui et des charges permanentes ou temporaires. En pratique, on ne donne jamais une valeur unique sans calcul. Je conseille de partir d’un tableau de charge IPN du fabricant puis de faire vérifier la charge admissible par un bureau d’études, surtout si l’estimation dépend aussi de la surface et la hauteur du mur.
Quelle charge peut supporter un IPN ?
La charge admissible d’un IPN varie selon le profil choisi, par exemple IPN 100, 160 ou 200, et surtout selon la portée. Plus la poutre est longue, plus sa capacité baisse. Il faut intégrer le poids propre, les charges du plancher, du mur porteur ou de la toiture, puis contrôler la flèche et les appuis.
Quelle section IPN pour mur porteur ?
Pour un mur porteur, la section d’IPN se choisit après calcul des charges reprises au-dessus de l’ouverture. On regarde la largeur de l’ouverture, l’épaisseur du mur, le nombre d’étages et la nature des planchers. Sur chantier, je vois souvent des sections entre IPN 140 et 240, mais sans étude, ce n’est qu’un ordre d’idée.
Quel poids peut supporter un IPN ?
Un IPN peut supporter de quelques centaines de kilos à plusieurs tonnes, selon sa hauteur, son épaisseur et sa portée. Un petit profil sur 4 m n’a rien à voir avec une grosse poutrelle sur 2 m. Pour éviter les erreurs, il faut consulter un tableau de charge admissible et faire valider le dimensionnement avant travaux.
Comment calculer la charge d'un IPN ?
Le calcul d’un IPN consiste à additionner les charges permanentes comme le mur, le plancher ou la toiture, puis les charges d’exploitation. Ensuite, on compare ces efforts à la capacité du profil choisi avec un tableau ou une note de calcul. En rénovation, je recommande aussi de vérifier la flèche, les appuis et la qualité du support.
Quelle différence entre IPN et IPE ?
La différence principale est la forme des ailes. L’IPN a des ailes inclinées, alors que l’IPE a des ailes parallèles. En pratique, l’IPE est souvent plus simple à assembler et très courant en calcul moderne. L’IPN reste fréquent en rénovation et dans les recherches de tableau de charge, mais le choix dépend du projet.
Quel IPN pour une portée de 7m ?
Pour une portée de 7 m, il est impossible de donner un IPN fiable sans connaître la charge exacte. À cette longueur, la flèche devient un point critique et un simple tableau ne suffit pas toujours. Selon les cas, on s’oriente vers une grosse poutre acier, un IPE, un HEA ou une solution avec poteaux intermédiaires.
Quel poids IPN ?
Le poids d’un IPN correspond à son poids linéaire, exprimé en kg par mètre, et varie selon la section. Plus le profil est haut, plus il est lourd. Par exemple, un IPN 100 pèse bien moins qu’un IPN 200. Ce poids propre doit toujours être ajouté au calcul global des charges reprises par la poutre.
Un tableau de charge IPN est un guide utile, pas un verdict universel. Avant de retenir une poutre, vérifiez toujours la portée réelle, les charges, la flèche admissible, les appuis et le critère de calcul utilisé. Si un doute subsiste sur une ouverture de mur porteur, une longue portée ou un plancher, ou la présence d’une barbacane dans un mur de soutènement, faites confirmer le dimensionnement par un bureau d’études ou un ingénieur structure : c’est là que se joue la sécurité du projet, y compris lorsqu’il s’agit de préparer l’ossature d’une cloison en placo.
