Un schéma d’évacuation WC montre le trajet complet des eaux usées entre la cuvette, le siphon et la colonne d’évacuation. Pour être fiable, il doit intégrer le diamètre adapté, une pente régulière, des changements de direction limités et un raccordement étanche, surtout en rénovation sur ancienne fonte.
Sur chantier, le vrai piège d’un WC suspendu n’est souvent pas le tube en diamètre 100, mais la jonction entre un PVC neuf et une ancienne fonte mal alignée. C’est là que les schémas trop simples trompent : une ligne avec de la pente ne suffit pas si l’ensemble ne reste ni évacuant ni étanche aux odeurs. Je préfère lire le réseau comme un système complet : cuvette, chasse d’eau, siphon hydraulique, changements de direction, traversée de plancher et raccord à la colonne. C’est aussi la bonne logique pour rester cohérent avec les règles du NF DTU 60.1 citées en plomberie sanitaire.
En bref : les réponses rapides
Comprendre un schéma d’évacuation WC : ce que le dessin doit montrer pour que le réseau fonctionne vraiment
Un bon schéma évacuation WC ne montre pas seulement un tube avec une pente. Il doit faire lire le trajet complet entre la cuvette, la chasse d’eau, le siphon hydraulique, les coudes et la colonne d’évacuation, sinon on rate deux points clés : les odeurs WC et le comportement réel de l’écoulement.
Sur chantier, je vois souvent des croquis “propres” mais faux dans leur logique. Selon Batirama, le NF DTU 60.1 reste la référence citée pour la plomberie sanitaire des bâtiments. Ce cadre rappelle qu’un réseau se lit comme un ensemble fonctionnel, pas comme une simple ligne gravitaire. D’après Wikipédia, le siphon hydraulique garde une partie de conduite immergée, ce qui bloque la circulation d’air et donc les remontées d’odeurs. La chasse d’eau, toujours selon Wikipédia, libère brutalement l’eau du réservoir par gravité pour créer le courant qui entraîne matières et papier. Si le schéma oublie cela, un coude mal placé ou un raccord mal pensé suffit à perturber l’évacuation. Et ce n’est pas anodin : The Conversation rappelle qu’une visualisation au laser a montré des aérosols invisibles à chaque chasse, d’où l’intérêt d’un réseau étanche et cohérent.

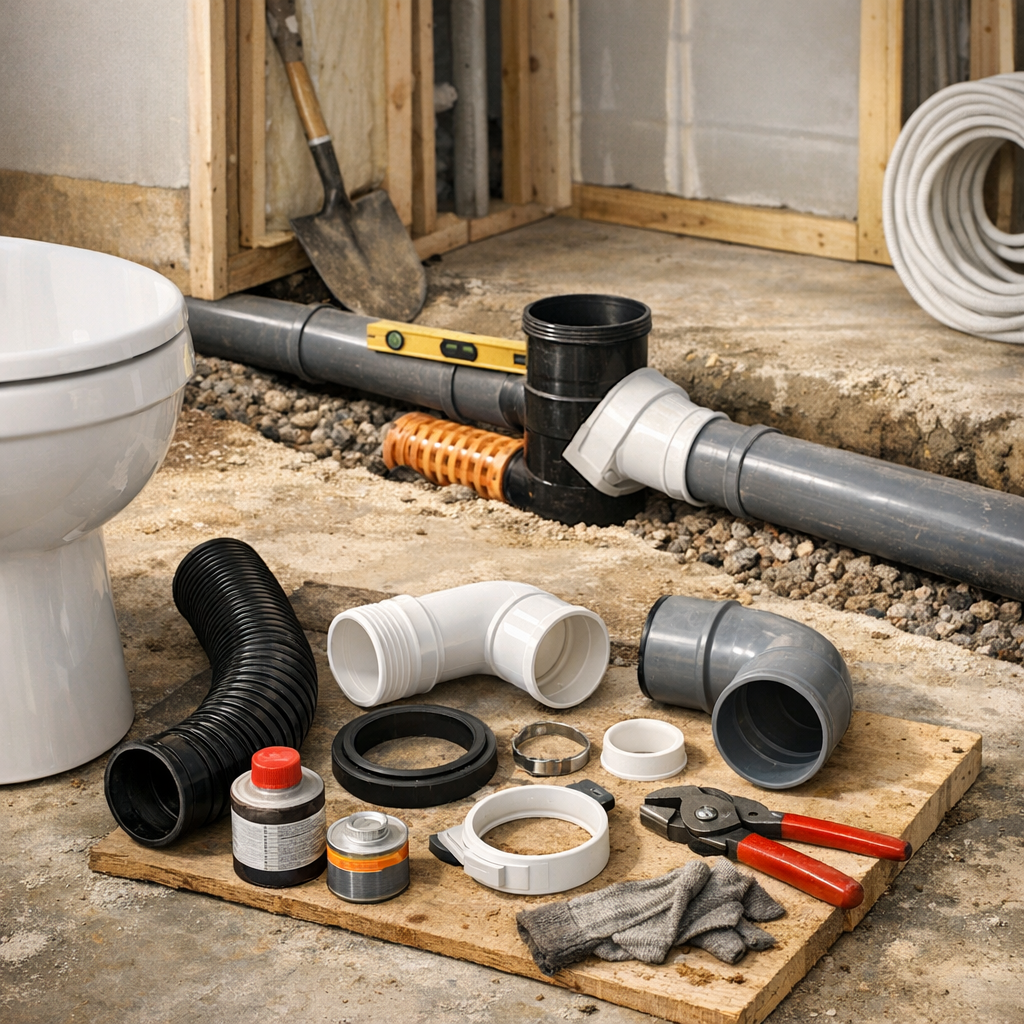

Évacuation WC : les indispensables pour que ça fonctionne correctement sur chantier
Sur chantier, une évacuation WC fonctionne si le schéma respecte le trajet réel des eaux-vannes, sans casser le flux entre la cuvette, la chasse, le siphon et la chute. Un dessin propre ne suffit pas. Ce qui compte, c’est un ensemble hydrauliquement cohérent, jusqu’à la traversée de plancher et au raccordement colonne.
- Vérifiez la sortie de cuvette et la continuité du flux jusqu’à la chute.
- Contrôlez que le siphon conserve bien sa garde d’eau, sans montage trompeur.
- Limitez les changements de direction, surtout avant le raccord principal.
- Anticipez la traversée de plancher et l’alignement réel, pas seulement le schéma.
- Traitez le raccord PVC/fonte avec un manchon de transition adapté.
Comment raccorder proprement un WC suspendu en PVC diamètre 100 sur une ancienne colonne ou conduite en fonte sans se contenter d’un schéma théorique ?
Pour raccorder proprement un WC suspendu en PVC diamètre 100 sur une ancienne fonte, le vrai sujet n’est pas le seul diamètre. Il faut relever l’alignement colonne, contrôler l’état de la fonte, choisir le bon raccord de transition et valider tout le cheminement jusqu’à la chute avant collage.
Sur chantier, c’est là que les schémas simplifiés trompent. La vidéo de Le Voyage d’Audrey montre bien un point concret : le tube de diamètre 100 du WC suspendu paraît standard, mais la jonction PVC fonte décide de tout, surtout en rénovation. Selon cette source, on est bien sur un tube PVC 100, mais en vrai il faut surtout vérifier l’axe réel de l’ancienne colonne fonte, la hauteur de sortie du bâti-support, la place dans le doublage et la traversée de plancher. Je monte toujours à blanc avant de coller. On présente les emboîtements, on contrôle que le raccord ne travaille pas en contrainte, puis on ajuste. Le cadre de référence reste le NF DTU 60.1, cité par Batirama. Un raccord “qui rentre” n’est pas forcément un raccord sain : si l’axe force, la fuite ou la fissure viendra plus tard.
Les erreurs de schéma les plus fréquentes entre sortie horizontale, coude, colonne et reprise sur réseau existant
Les erreurs viennent presque toujours d’un schéma évacuation PVC trop propre sur le papier : une sortie horizontale, un coude, une pente, et on croit le sujet réglé. En vrai, chaque changement de direction, chaque reprise sur colonne et chaque raccord mal choisi peut freiner l’entraînement des matières, créer des odeurs ou compliquer la pose.
| Schéma théorique | Risque terrain | Vérification avant pose |
|---|---|---|
| Évacuation WC horizontale dessinée en ligne simple | On oublie que la chasse et le siphon travaillent ensemble ; selon Wikipédia, le siphon bloque les remontées d’odeurs par garde d’eau | Contrôler le trajet complet cuvette + chasse + siphon + colonne |
| Quel coude pour évacuation WC ? Un seul symbole sur plan | Trop de changements de direction, mauvais entraînement après chasse d’eau | Limiter les coudes et regarder l’axe réel, pas l’esthétique du tracé |
| Diamètre évacuation WC noté sans contexte | Le PVC 100 suffit sur plan, mais la jonction PVC/fonte bloque souvent le chantier | Vérifier alignement, raccord de transition et traversée de plancher |
| Raccordement WC sortie horizontale sur réseau existant type Pinterest | Pas de vue de la colonne, reprise impossible sans ouvrir davantage | Si l’existant est incertain, ouvrir. Si la fonte est décalée, faites valider par un plombier |
Sur chantier, c’est souvent là que ça coince. Selon Batirama, le NF DTU 60.1 reste le cadre de référence ; il rappelle qu’on ne juge pas une évacuation à son dessin seul, mais à son fonctionnement réel.
Comment refaire l'étanchéité d'une evacuation de WC ?
Pour refaire l’étanchéité d’une évacuation de WC, je coupe l’eau, je démonte la cuvette si besoin, puis je contrôle le manchon, le joint et l’emboîtement du tuyau. Si le joint est usé, je le remplace. Sur PVC, je nettoie, dégraisse et refais un collage propre avec colle adaptée. Il faut aussi vérifier l’alignement et éviter toute contrainte sur l’évacuation.
Comment raccorder l'évacuation d'un WC ?
Le raccordement de l’évacuation d’un WC se fait entre la sortie de la cuvette et le réseau d’eaux usées de la maison. On utilise en général une pipe WC, un manchon ou un coude selon la configuration. Je vérifie toujours le diamètre, l’axe de sortie, la pente et l’étanchéité des assemblages pour éviter fuites, odeurs et mauvais écoulement.
Comment raccorder un WC à l'évacuation ?
Pour raccorder un WC à l’évacuation, il faut d’abord identifier si la sortie est horizontale ou verticale. Ensuite, on adapte le bon raccord : pipe droite, excentrée ou souple si le décalage est léger. Je conseille de faire un montage à blanc, de respecter la pente du tuyau et de tester l’écoulement avant fixation définitive.
Quel diamètre pour Evacuation WC ?
Le diamètre standard pour une évacuation de WC est de 100 mm, avec un PVC souvent noté DN 100 ou Ø 100. C’est la référence la plus courante pour assurer une bonne évacuation des eaux usées et des matières. En rénovation, je vérifie toujours le diamètre réel existant, car certains anciens réseaux peuvent présenter des adaptations.
Quelle pente pour l'évacuation WC ?
Pour un WC, je recommande une pente de 2 à 3 cm par mètre sur le tuyau d’évacuation. Cette valeur permet un bon écoulement sans laisser les matières derrière ni faire partir l’eau trop vite. Une pente trop faible favorise les bouchons, et une pente trop forte peut aussi nuire au bon fonctionnement du réseau.
Quel coude pour évacuation WC ?
Pour une évacuation de WC, le mieux est d’utiliser un coude grand rayon ou une pipe adaptée plutôt qu’un angle trop brutal. En pratique, j’évite autant que possible le coude à 90° sec, qui freine l’écoulement et augmente le risque de bouchon. Le choix dépend du schéma d’évacuation, de l’espace disponible et du sens de sortie.
Quelle est le diamètre du tuyau évacuation des WC ?
Le tuyau d’évacuation des WC fait généralement 100 mm de diamètre. C’est la dimension de référence pour raccorder correctement la cuvette au réseau d’eaux usées de la maison. Je conseille de conserver ce diamètre sur toute la ligne principale du WC, surtout si le parcours comporte un coude, une longueur importante ou plusieurs raccords.
quel pente pour evacuation wc
La bonne pente pour une évacuation WC est en général de 2 cm par mètre, avec une tolérance jusqu’à 3 cm par mètre selon la configuration. Sur chantier, je vise une pente régulière, sans contre-pente ni affaissement. C’est essentiel pour éviter les stagnations, les odeurs et les problèmes d’évacuation dans le réseau de la maison.
Un bon schéma d’évacuation WC ne se résume jamais à un tube incliné. Il doit montrer comment les eaux usées circulent réellement, comment le siphon bloque les odeurs et comment le raccordement à la colonne reste propre et étanche. En rénovation, vérifiez toujours l’alignement, le diamètre, la pente et surtout la transition PVC/fonte avant de fermer un coffrage ou un plancher. Si un point vous paraît forcé sur le dessin, il le sera encore plus en pose réelle.
